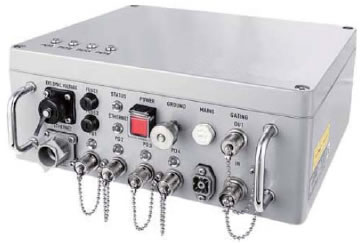

W-PD8 局部放电监测系统

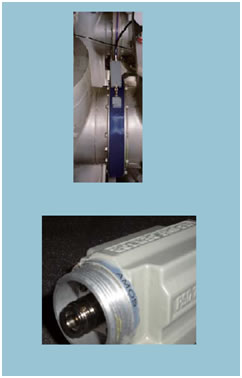

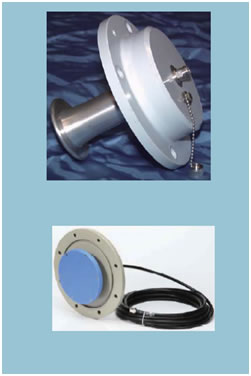

W-PD8型GIS局部放电在线监测装置用于探测SF6气体绝缘组合电器(GIS)设备内部的局部放电产生的特高频信号，避免GIS设备内部局部放电引起的突发性事故，W-PD8型局部放电特高频在线监测系统采用了当前各类先进的局部放电探测及诊断技术，如UHF特高频传感器信号探测技术、本地装置的传感器优化布置技术以及专用的诊断软件可用于GIS内局部放电及噪声信号的自动识别。系统传感器类型多样化，W-PD8局部放电在线装置可配套采用内置及外置固定式、移动式传感器，用户可根据现场设备状况选择安装点或更换安装点，安装简单方便。
• 基于数字信号处理的FPGA
• 预设定数字滤波器(低/高截止)
• 内嵌RTOS计算机
• 即时大动态局放测量
• 受到PD相位错误影响自动退出
• PD电荷、PD频率、PD电流等参数同时测量
• 内建杂信号抑制功能
• 防水、防震、适合户外使用
• PD图形识别
• PD测量频宽10～2000KHz
• 通道数4～8个，采用TNC接头
• TCP/IP界面支持
• 50/60Hz精度:0.3degree
• 脈沖重復頻率：50KHz
• PD信号分辨率PD，两极12bit
• 符合IP65标准，工业级防护
• 电源：100～240VAC 50/60Hz <25W
• 工作温度：-20～50 摄氏度
• 系统完全兼容昊致PN5000系统
• 全仿真组态人机交互界面
• 可根据用户需求定制(选购)
• 综合横向数据对比功能
自由粒子是GIS内部发生率高的绝缘缺陷线状金属粒子的移动导致绝缘的破坏，在破坏绝缘前发生局部放。
尖端放电是内部高压导体或外壳的内部形成的尖端突出部位发生的放电，GIS 的运行中，断路器、接地开关及隔离开关的接触部分动作时也有可能发生。
本应完全附着在高压导体的电系缓和从高压导体脱落，形成浮游电极，脱落部位的高压导体和接地电位高于气体绝缘耐力，反复发生nC 大小的放电，同时产生噪音
绝缘件的缺陷是生产GIS内部的绝缘件或组装过程中，发生内部气孔或龟裂或表面受损或污染时发生的。同时产生局部放电现象。
